2026-04-19

3Dタイムラプスで食塩の結晶成長を撮りました

自然観察 3D・ステレオ写真タイムラプス

はじめに：

　微小世界の3Dタイムラプス、前回は桜の開花（下記リンク）でしたが、今回の題材は無機物の食塩です。

moku2camera.hatenablog.com　食塩水を放置して水分が蒸発すると、液中に食塩の結晶が析出します。蒸発が進むと結晶が成長するので、その様子を3Dタイムラプスで撮影しよう、という訳です。

［１］試料の準備
［２］撮影条件
［３］撮影結果
［４］乾燥後の食塩結晶
［５］参考
- ［５−１］3D動画の見方（平行法と交差法）
- ［５−２］種結晶の作り方・きれいな結晶の作り方

［１］試料の準備

　必要なのは、飽和食塩水とその中で成長する「種結晶」です。以下のステップで準備しました。

①耐熱ガラス製容器に水道水100mlと食塩40g強を入れて、よくかき混ぜる。

②低出力(200W)に設定した電子レンジで、①を少しずつ加熱する。沸騰して液面に白いフレークが現れたら、加熱を止める。

③容器にラップで蓋をして自然冷却し、一晩おく。

④コーヒー用フイルターで、③の液をろ過する（飽和食塩水）。

⑤小さめのグラスに、④の飽和食塩水を深さ1cmほど入れる。埃が入らないようにグラスの口にティッシュペーパーをかぶせて輪ゴムで止め、静かな場所に放置する。

⑥グラスの底に小さな結晶（種結晶）が出来たら、ティッシュペーパーを外し、グラスごと撮影装置に載せて、結晶成長の撮影を開始する。

　今回の種結晶作りでは、⑤の放置開始から二日後に約2mmの結晶が一つ出来ていることに気づきました。あるいは、放置翌日くらいには既に結晶が出来始めていたのかも知れません。

［２］撮影条件

・撮影間隔：10分に１回

・撮影期間：2026-04-10 22:10　から　2026-04-13 18:30　まで

・撮影回数：411回

・実体顕微鏡の総合倍率

　‥撮影前半：20倍（実視野は幅7.9mm）

　‥撮影後半：10倍（同15.8mm）

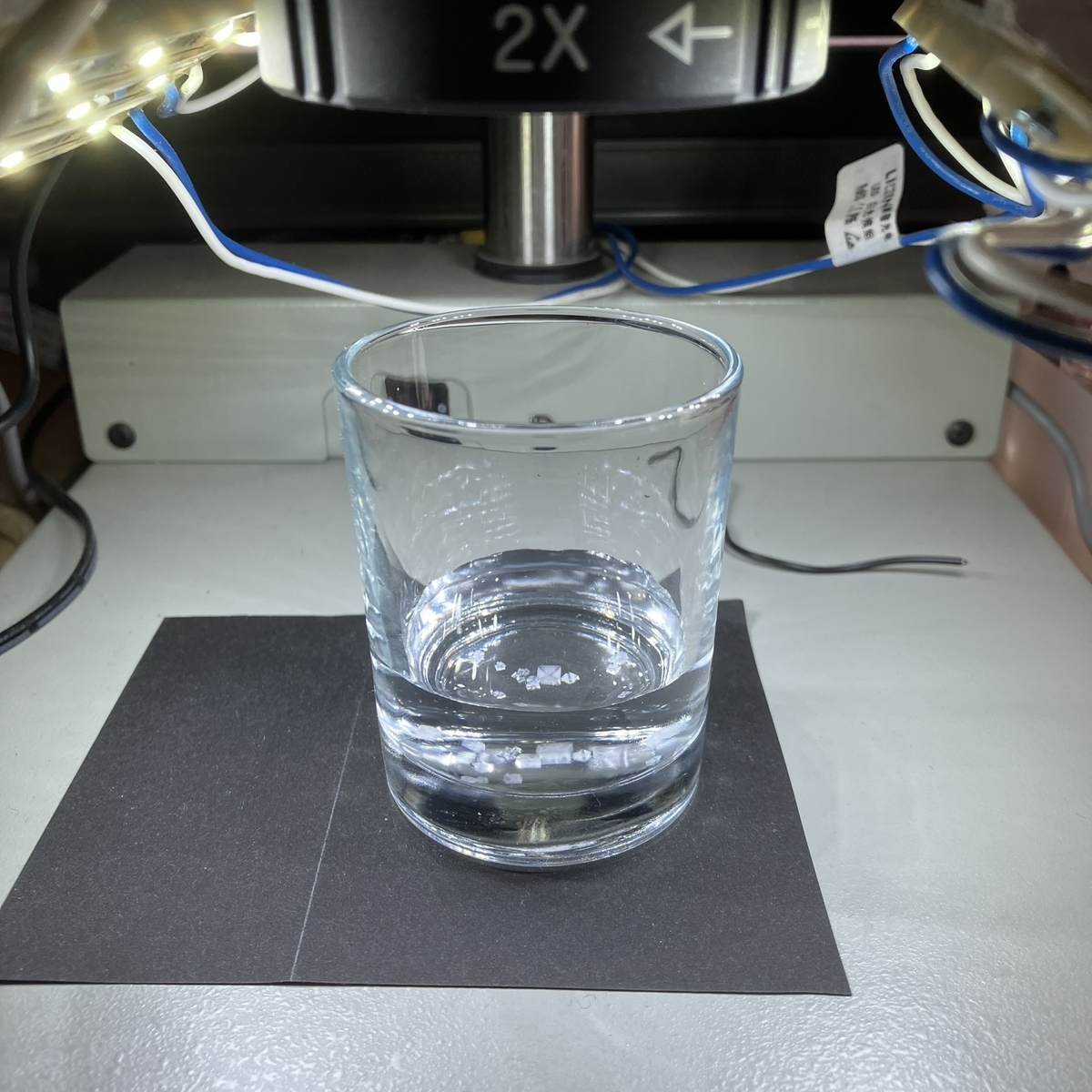

写真１　撮影の様子。飽和水溶液の中で成長中の食塩結晶。中央にある最も大きい一個は、最初に現れたもの。その周りにある小さめの数個は、後から現れたものです。

［３］撮影結果

　それでは動画です。これまでと同様に、平行法と交差法の3Dです（→［５−１］）。

【食塩結晶の成長(Salt Crystal Growth)／平行法(Parallel Viewing)】　

www.youtube.com

【食塩結晶の成長(Salt Crystal Growth)／交差法(Cross-eye)】　

www.youtube.com　動画の後半では、視野中央にぼんやりした異物が写り込んでいますが、これは液面に析出した食塩結晶です。観察の邪魔になるのでなるべく取り除いたのですが、次々に現れたので取り切れませんでした。この問題は、本件撮影方法の課題として残りました。

［４］乾燥後の食塩結晶

　次は、おまけ画像です。3Dタイムラプス撮影の終了後、グラスの食塩水を除いて、乾燥した食塩結晶のステレオ写真を撮りました。

写真２　食塩の結晶(Salt Crystal)／平行法(Parallel Viewing)

［５］参考

［５−１］3D動画の見方（平行法と交差法）

www.stereoeye.jp

［５−２］種結晶の作り方・きれいな結晶の作り方

　本記事の最初に記した種結晶作り（→［１］）は、群馬大学の下記動画を参考にしましした。

www.youtube.com　なお、この動画では、種結晶を成長させる段階になると、大きな単結晶が出来るように、食塩水が入った容器に蓋をしています。これに対して本記事では、撮影のためにグラスの口を開けたままにしていました（写真１）。今回出来た結晶に多結晶がたくさんあるのは、蓋をしなかったからでしょう。液面に結晶が析出したのも、同じ原因かも知れません。
